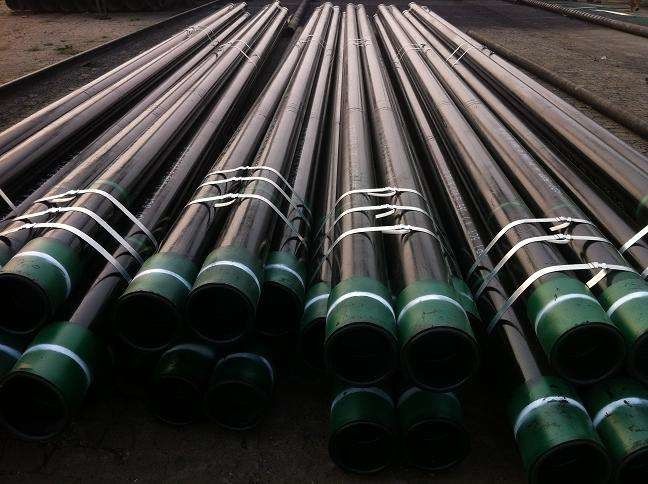

K55 L80 Oilfield Casing Dan Tubing Pipa Casing OCTG API

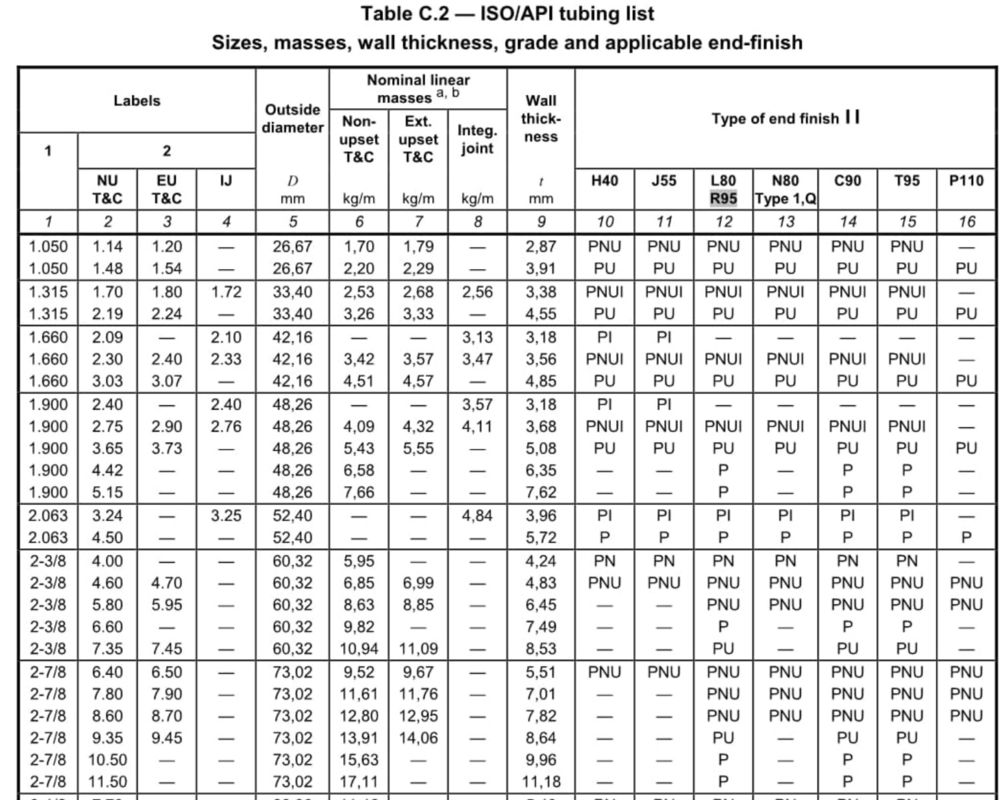

Standar pipa pipa OCTG

Sama seperti pipa casing standar, tabung OCTG dalam API 5CT juga dalam kelas bahan yang sama (J55 / K55, N80, L80, P110 dll), tetapi diameter tabung ′s hingga 4 1/2 ′,dan berakhir dalam berbagai jenis seperti BTC, EUE, NUE, dan premium.

API 5CT adalah spesifikasi teknis standar untuk casing baja dan pipa pipa yang digunakan untuk sumur minyak di industri minyak bumi dan gas alam.

Selain casing dan tabung juga mencakup pup joints, bahan kopling, bahan kopling, dan bahan aksesori, dan menetapkan persyaratan untuk tiga tingkat spesifikasi produk (PSL-1, PSL-2,dan PSL-3)Persyaratan untuk PSL-1 adalah dasar dari standar ini.

Kelas Umum

• J55/K55
• N80/N80Q/L80
• C90
• R95/T95
• P110/C110
• Q125

Hubungan

API 5CT berlaku untuk koneksi berikut yang sesuai dengan API SPEC 5B:
•SC:Kerangka benang bulat pendek
•LC:Bantal benang bulat panjang
•BC:Baju benang buttress
•NU:Tabung yang tidak terbalik
•Uni Eropa:Tabung terbalik eksternal
•IJ:Sambungan tabung integral

4 Kelompok Kelas

• Kelompok 1: Semua casing dan tabung dalam kelas dengan H, J, K, N dan R
• Kelompok 2: Semua casing dan tabung dalam kelas dengan C, L, M dan T
• Kelompok 3: Semua casing dan tabung dalam kelas P
• Kelompok 4: Semua casing dalam kelas Q

Pembuatan

Umum

Menurut standar API 5CT, bahan baja yang digunakan untuk pembuatan pipa harus menjalani perawatan pemurnian biji-bijian. Baja ini harus mengandung satu atau lebih elemen pemurnian biji-bijian,seperti jumlah tertentu dari aluminium, niobium, vanadium atau titanium, sehingga biji austenit dari baja biji penyulingan.

• Pipa yang dikirimkan harus diproduksi dalam jenis seamless atau tipe EW.
• Kopling, bahan kopling dan bahan kopling harus lancar.
• Pipa tabung yang ditarik dingin harus dirawat panas dengan benar, jika tidak tidak dapat diterima.
• Bahan pemasangan casing dan tabung harus tabung tanpa jahitan kecuali jenis lain dinyatakan pada pesanan.

Pengolahan Panas

Metode pengolahan panas untuk API 5CT casing dan tabung adalah faktor kunci untuk berbeda dalam setiap kelas.Produk pergeseran yang diobati panas harus diobati panas dalam hal seluruh tubuh dan panjang penuh setelah pergeseran..

Jika suhu akhir lebih tinggi dari suhu kritis atas baja yang diobati dan pipa didinginkan dengan udara,harus dinormalisasi.

dalam kasus jenis pengelasan, jahitan las harus dirawat panas hingga suhu minimum 540 °C ((1000 °F),atau metode pengolahan tertentu harus digunakan untuk membuat struktur martensit yang tidak tidak berkarat dalam las.

N80 Tipe 1 dan Tipe Q

Produk baja jenis 1 kelas N80 harus dinormalisasi atau dinormalisasi dan diperkuat sesuai pilihan pabrikan.
Produk kelas baja N80Q harus dimurnikan dan diperkuat.

R95

Baja kelas R95 harus dimurnikan dan diperkuat.

L80

Ketika dipanaskan pada suhu di bawah 620 °C ((1150 °F), kelas L80 kelas 13 Cr dapat rapuh.

Perataan

R95

R95 casing dan tabung tidak boleh diregangkan atau diperluas kerja dingin setelah tempering akhir,kecuali untuk pengolahan dingin yang diperlukan untuk pelurus normal dan tidak lebih dari 3% dari pengolahan dingin kompresi.

M65 dan L80

Kecuali untuk pengolahan dingin yang diperlukan untuk pelurusan normal, produk baja kelas M65 dan L80 tidak dapat diproses dingin setelah pengolahan panas akhir.

C90 dan T95

Produk C90 dan T95 dapat diratakan dengan rotasi dingin, tetapi pipa harus dipanaskan hingga suhu minimum 480 °C ((1000 °F) derajat untuk meringankan ketegangan setelah diratakan.Perbaikan gag ringan untuk produk kelas baja C90 dan T95 diizinkan.

C110

Jika perlu, produk harus diputar dingin, dihaluskan, dan kemudian dihilangkan tekanan pada suhu antara 30°C sampai 55°C (50°F sampai 100°F) di bawah suhu tempering akhir yang ditentukan,atau berputar panas dihaluskan pada suhu tidak lebih dari 165°C (300°F) di bawah suhu tempering akhir yang ditentukanJika perlu, hal ini diizinkan untuk melakukan ringan gag meluruskan.

Q125

Gag-press straightening atau hot-rotating straightening dapat dilakukan untuk straightening,tetapi suhu di akhir peregangan putar tidak boleh kurang dari 400 °C (750 °F) (kecuali suhu minimum yang lebih tinggi ditentukan pada pesanan)Jika metode peregangan rotasi panas tidak dapat digunakan, produk juga dapat diputar dingin, tetapi pelepasan tegangan harus dilakukan pada 510 °C (950 °F) setelah peregangan.Produk tidak dapat mengalami pelemahan tekanan setelah menggaris lurus rotasi dingin hanya dengan persetujuan antara pembeli dan produsen.

Produk akhir

Pipa ujung datar

Pipa ujung datar adalah pipa yang dilengkapi dengan benang yang belum diolah, dan dapat atau tidak terbalik, dalam hal apapun, ia harus memenuhi semua persyaratan kelas baja tertentu dalam standar ini.

Produk dengan Thread API

Casing baja kelas H40, J55, K55 atau M65 tersedia dalam benang pendek atau panjang. Namun, jika pembeli meminta casing benang panjang, itu harus ditentukan dalam pesanan.

hidung bulat

Tipe ujung pipa “round” atau “bullet-nose” dapat disediakan oleh pabrikan atau ditentukan oleh pembeli untuk menggantikan pemutusan sudut konvensional pada ujung berujung pipa eksternal..Ujung yang disempurnakan harus dibulatkan sehingga lapisan diterapkan dan permukaan bagian dalam dan luar dibulatkan dan halus, tanpa sudut tajam, atau burrs.

Pembuatan benang

Produk threading, praktik pengukuran, dan inspeksi thread harus sesuai dengan API Spec 5B.Ujung produk tidak harus dipukul, tetapi dapat dibentuk sedikit untuk memenuhi persyaratan pemesinan benang.Untuk baja kelas C90 dan kekuatan yang lebih tinggi, pembentukan tersebut hanya dapat dilakukan dengan persetujuan pembeli.

Pengerjaan ujung

Semua ujung produk harus bebas dari benjolan di tepi dalam dan luar. Dan penembusan pasir harus diterapkan pada benang pria dan wanita dari kelas baja C110.

Cacat

Semua pipa dan perlengkapan yang terbuat dari pipa tidak harus memiliki cacat berikut:
a. Setiap retakan pemadam
b. Sebarang luka bakar busur
c. Setiap cacat retakan permukaan yang mengurangi ketebalan dinding efektif bersih menjadi kurang dari 87,5% dari ketebalan dinding yang ditentukan dapat dikonfirmasi.
d. Ketika inspeksi non-destruktif ditentukan dalam standar ini atau pada pesanan, setiap cacat retakan non-permukaan pada permukaan luar yang memiliki luas lebih dari 260 mm2 (0,41 in2) terdeteksi.
e. Setiap cacat retakan non-permukaan yang mengurangi ketebalan dinding efektif menjadi kurang dari 87,5% dari ketebalan dinding yang ditentukan dapat dikonfirmasi dalam 1,6 mm (1/16 inci) dari kedua sisi las.
f. Setiap struktur terbalik internal pada semua produk terbalik dapat memiliki sudut tajam atau perubahan drastis dari bagian yang dapat menyebabkan alat jenis cangkuk 90 ° untuk menggantung.
g. Setiap cacat retakan permukaan non-linier pada permukaan dalam bagian luar pipa sanitasi dengan kedalaman lebih dari 10% dari ketebalan dinding yang ditentukan.

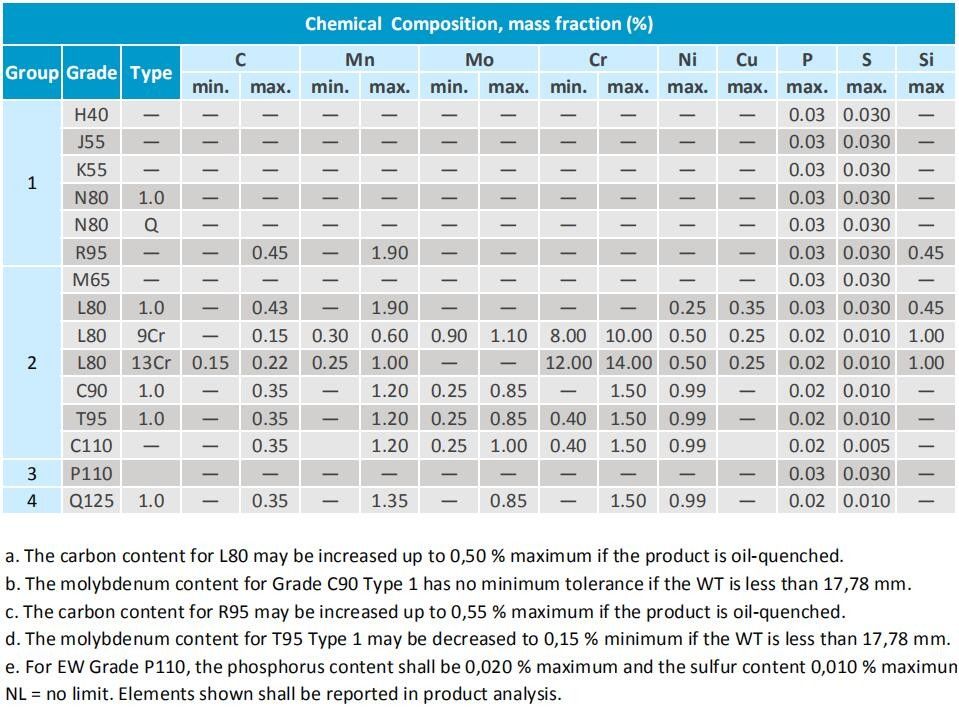

Komposisi Kimia

Produk harus sesuai dengan persyaratan yang ditentukan dalam tabel komposisi kimia untuk kelas baja dan jenis baja yang ditentukan.produsen harus melaporkan kapan pembeli meminta rasio terendah dan tertinggi dari semua elemen yang sengaja ditambahkan ke setiap batch (terlepas dari tujuan penambahan).

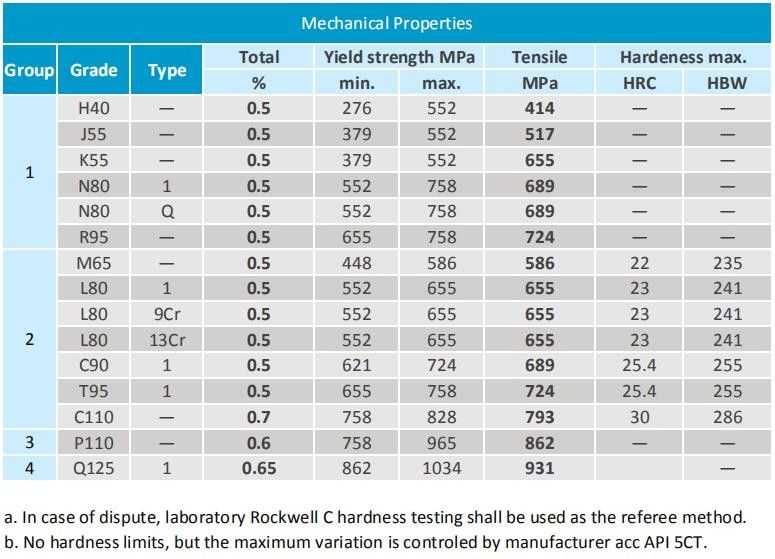

Properti Mekanis

Produk harus memenuhi persyaratan kinerja tarik yang ditentukan dalam standar ini.Sifat tarik dari casing dan tabung terbalik (kecuali untuk perpanjangan) harus konsisten dengan persyaratan tubuh pipa.Dalam kasus perselisihan, sifat-sifat dari area terbalik (kecuali untuk elongasi) harus ditentukan dengan memotong spesimen dari terbalik.
